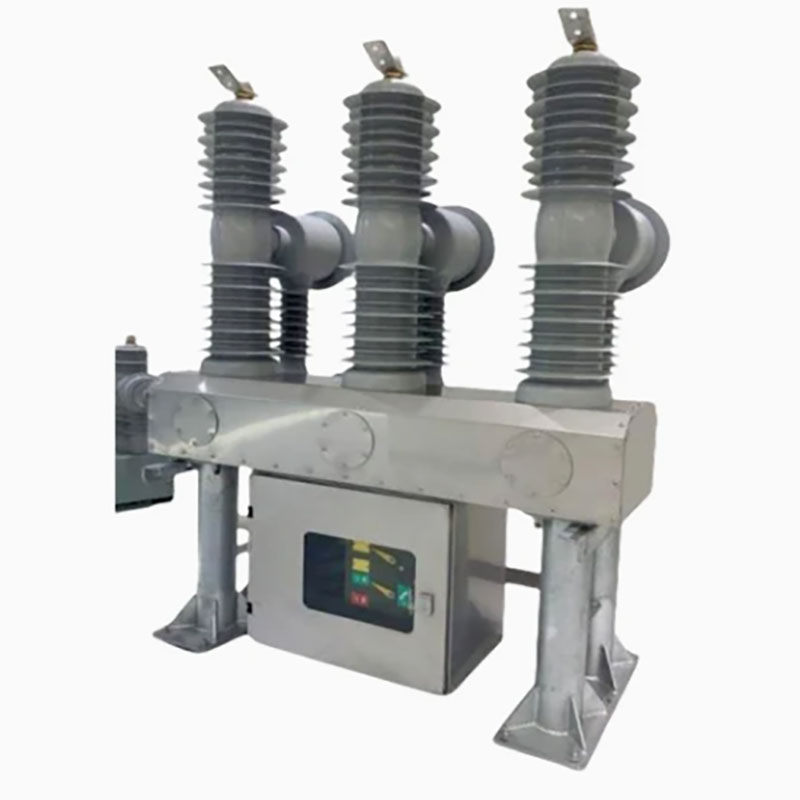

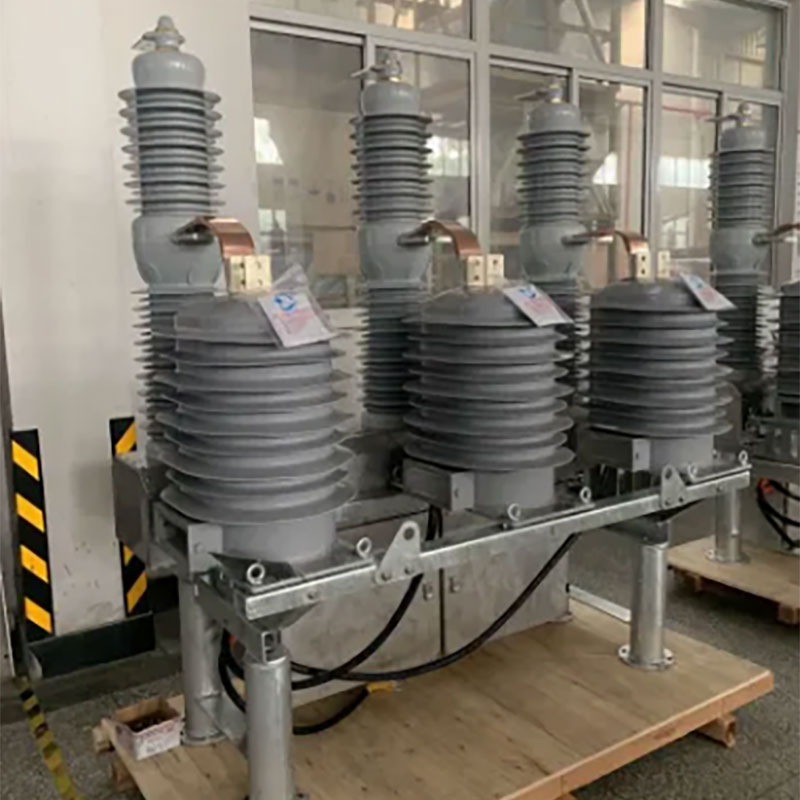

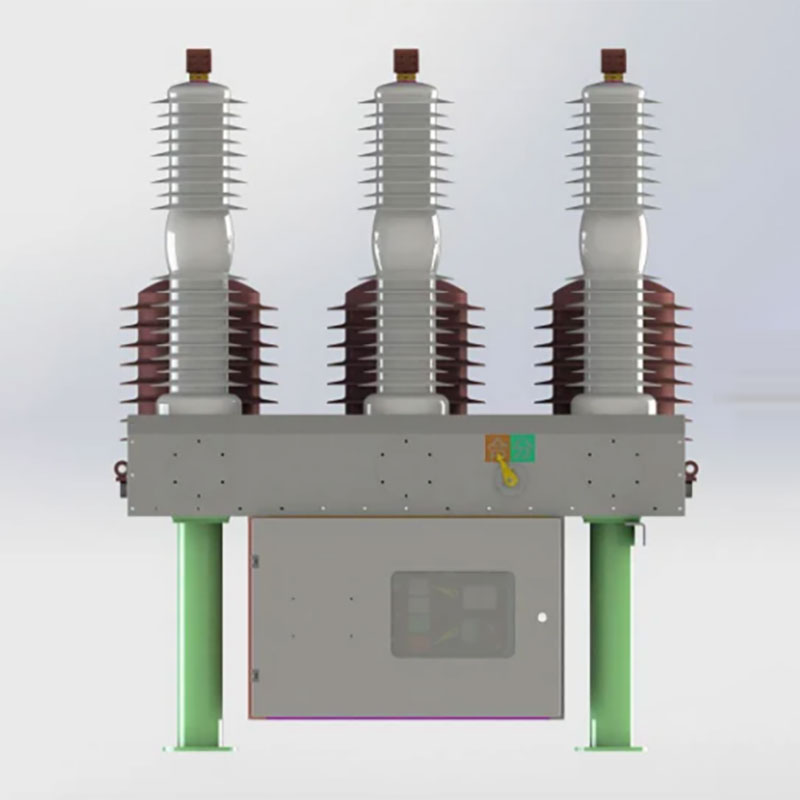

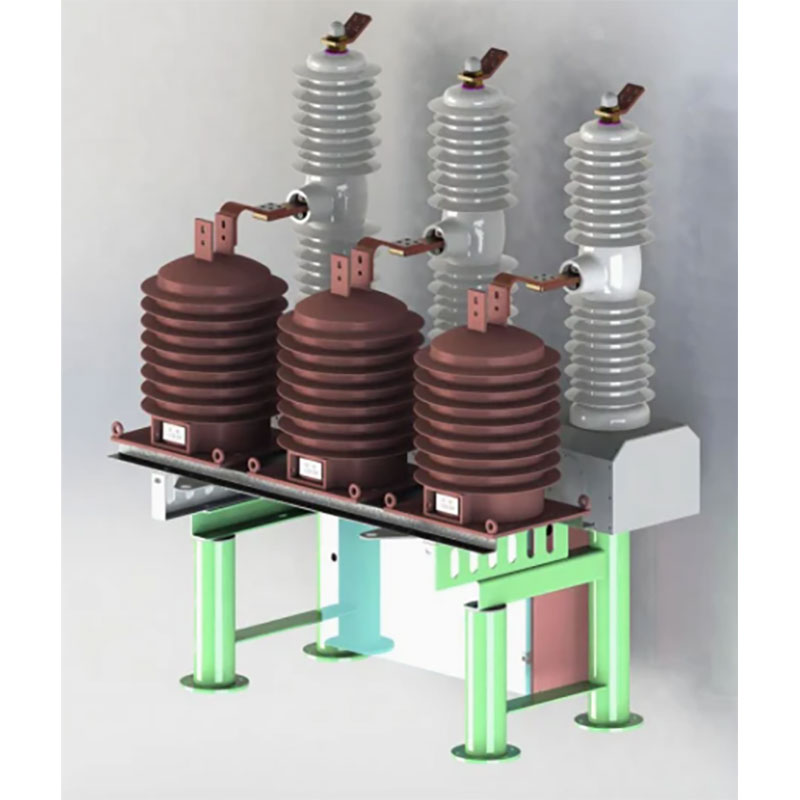

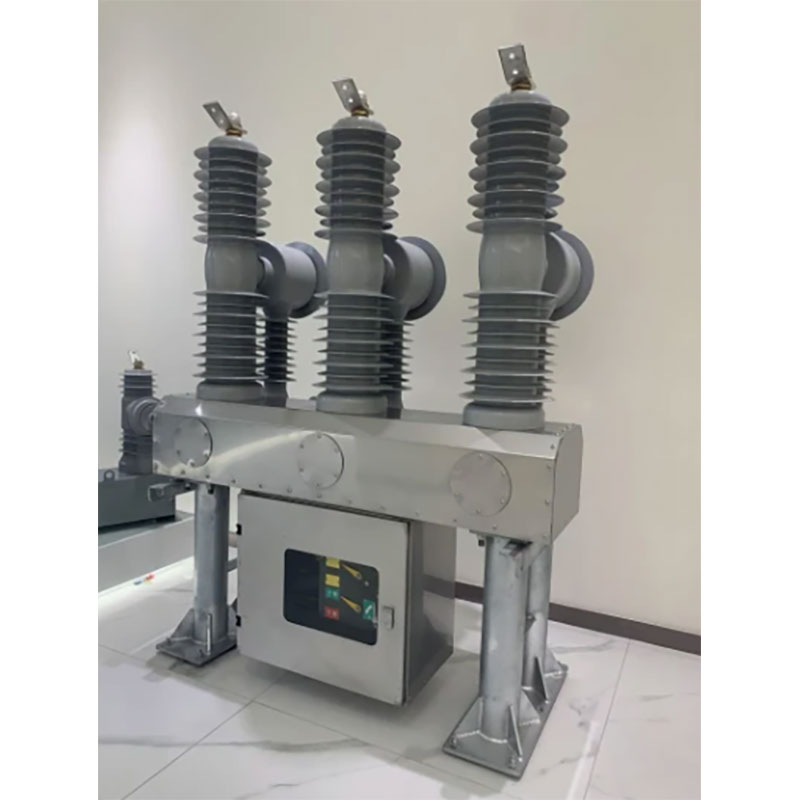

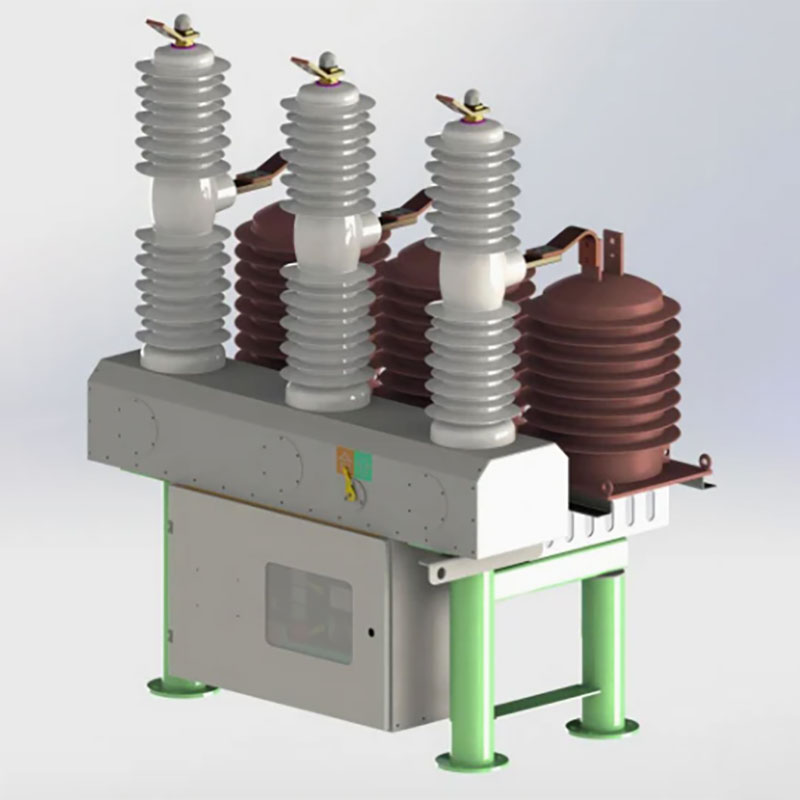

Breaker Circuit Luar Roan

Pemecahan sirkuit ruangan ruangan digawe dening Dahu distribut ruangan ruangan voltase sing direncanakake 40.5 KV lan perusahaan perusahaan sing mbutuhake perlindungan umum, kontrol saklar umum.

Kirim Pitakonan

Deskripsi Produk

Badan utama sirkuit Fitur punah vakum, struktur sing gampang, kemampuan gangguan sing kuat lan urip layanan sing dawa. Kutub digawe saka insulator komposit karet / silikon, ora ana gas minyak lan SF6, sirkuit vakum vakum sing kuat iki dirancang kanthi grapyak.

Sawise nggunakake struktur insulasi komposit, breaker sirkuit ruangan ngrampungake syarat-syarat jarak udara lan jarak creep ing kahanan operasi sing normal lan sambungan vaktual sing normal lan statis diinstal ing silinder penebat, supaya fase mung 300mm. Sambungan listrik paling utama yaiku sambungan tetep kanthi linuwih sing dhuwur.

Rincian Produk

Modhikisme Modular

Desain Modhikisme Modular, struktur standar;

Mekanisme gampang ngumpul / mbubarake lan gampang njaga;

Linuwih dhuwur kanthi kurang saka bagean

Gagang pangisi daya terintegrasi, nggawe operasi gampang lan gampang

Kutub panci

Bahan insulasi lingkungan sing ramah, PA66 nyedhiyakake bobot entheng, kinerja dielektrik dhuwur;

Daur ulang lan gampang pembuangan sawise siklus urip produk;

Biaya efektif lan bisa dipercaya;

Sirkuit sirkuit sirkuit

Kanthi cocog karo syarat standar IEC lan GB;

Interlocking lengkap, nyegah nyiksa, lan menehi safety ing operasi;

Desain Modular, wektu pangiriman sing disingkat;

Mbukak pembuka cilik lan kinerja sing apik;

Kauntungan Kinerja

Produk kasebut dilengkapi mekanisme operasi magnet sing paling permanen, mekanisme kasebut dilengkapi karo sembrani permanen, kanthi cara transisi spring suda, dadi linuwih saka pamindhahan kasebut saya tambah akeh, urip mekanik saya tambah akeh.

Spesifikasi teknis utama

Paramèter teknis
Ora.	Item			Unit	Regane
1	Rated voltase			kv	40.5
2	Penebat Tingkat (tingkat segara: 1000m)	Daya 1 menit frekuensi tahan voltase	Tes garing		95
			Tes udan (Bumi njaba Insulasi)		85
		Lampu kilat tahan voltase (puncak) 1,2 / 50us			200
3	Rated saiki			A	1600/2500
4	Frekuensi dirating			Hz	50/60
5	Dirvedhikake sirkuit sirkuit sirkuit			The	31.5
6	Urutan operasi sing dirating			O-0.3s-Co-180-an- Co-180s-c
7	Dipuntedahaken sungker cemlorot break jaman saiki			kaping	20
8	Dating sirkuit sirkuit saiki (puncak)			The	80
9	Rated Peak Townstand				50
10	Dicanyat wektu sing jelas tahan saiki				31.5
11	Kanthi pecah			S	<0.12
12	Durasi Sungker				4
13	Urip mekanik			kaping	10000
14	Riwiti operasi voltase lan sirkuit bantu sing dirating voltase			V	110/220

Parameter Mekanik Karakteristik Parameter Breaker

Ora.	Item	Unit	Regane
1	Clearance kontak	mm	18 ± 1
2	Hubungi Overtravel	mm	6 ± 1
3	Kecepatan pambuka	M / s	1,6 ± 0,2
4	Kacepetan nutup	M / s	0,8 ± 0,2
5	Simultaneity saka telung bukaan fase lan nutup	MS	≤2
6	Jarak Fase	mm	680 ± 2
7	Kontak nutup wektu mumbul	MS	≤3
8	Saben resistensi sirkuit konduktivitas phase	bayi	≤60
9	Wektu nutup	MS	25 ~ 60
10	Mbukak Wektu	MS	20 ~ 50
11	Rangka frekuensi motor panyimpenan energi	W	110
12	Rated voltase energi storae motor	V	220
13	Voltase max./min.motor		120% / 80%
14	Tegangan operasi nutup		220
15	Max./min. Tegangan operasi nutup		120% / 80%
16	Tegangan Operasi Opening Rating		220
17	Max./min. Mbukak voltase operasi		120% / 65%

Paramèter teknis saka mekanisme operasi
Ora.	Item		Unit	Regane
1	Voltase operasi sing dirating	Mbukak tripper	V	AC220
		Peningkatan Tripper		AC220
2	Rintangan sing dirating	Mbukak tripper	Ω	56
		Peningkatan Tripper		56
3	Frekuensi daya output output	Mbukak tripper	W	320
		Peningkatan Tripper
4	Frekuensi Power Motor Panyimpen Energy			110
5	Voltase panyimpenan energi motor		V	AC220
6	Wektu panyimpenan energi		S	≤10
