Transformator Arus Listrik 11kv

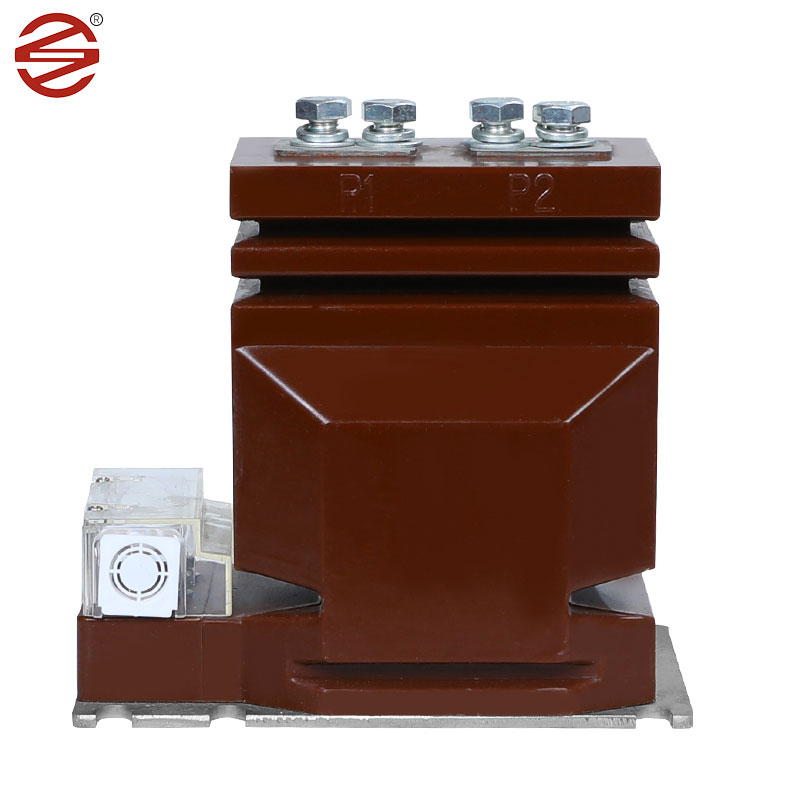

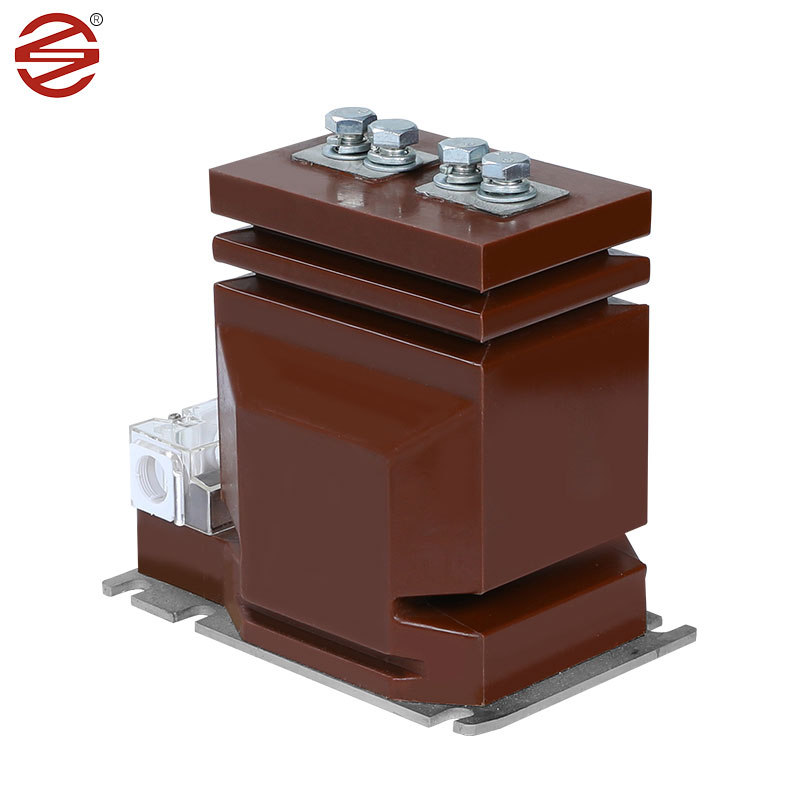

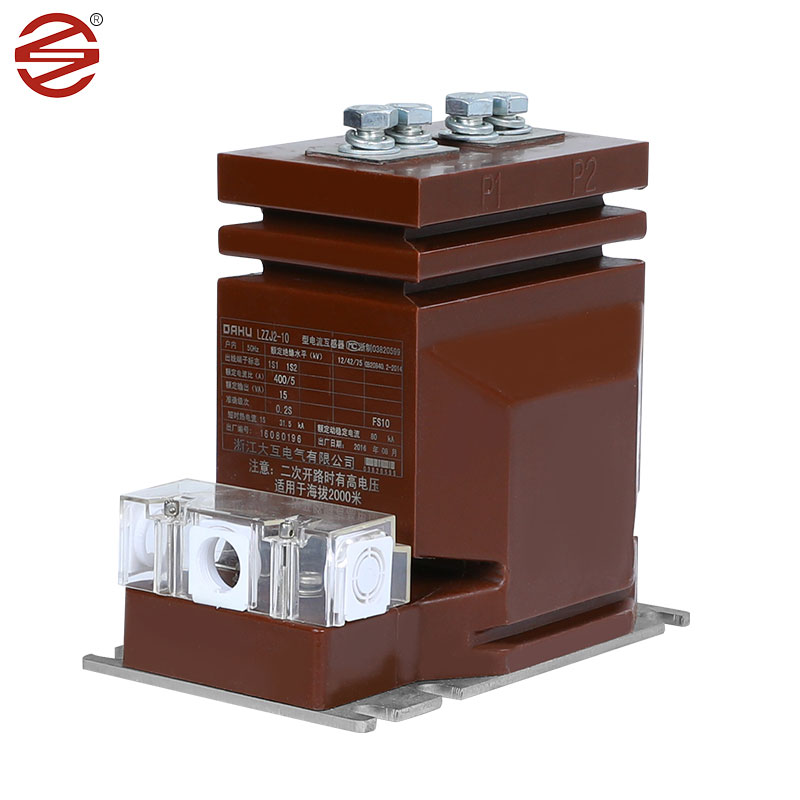

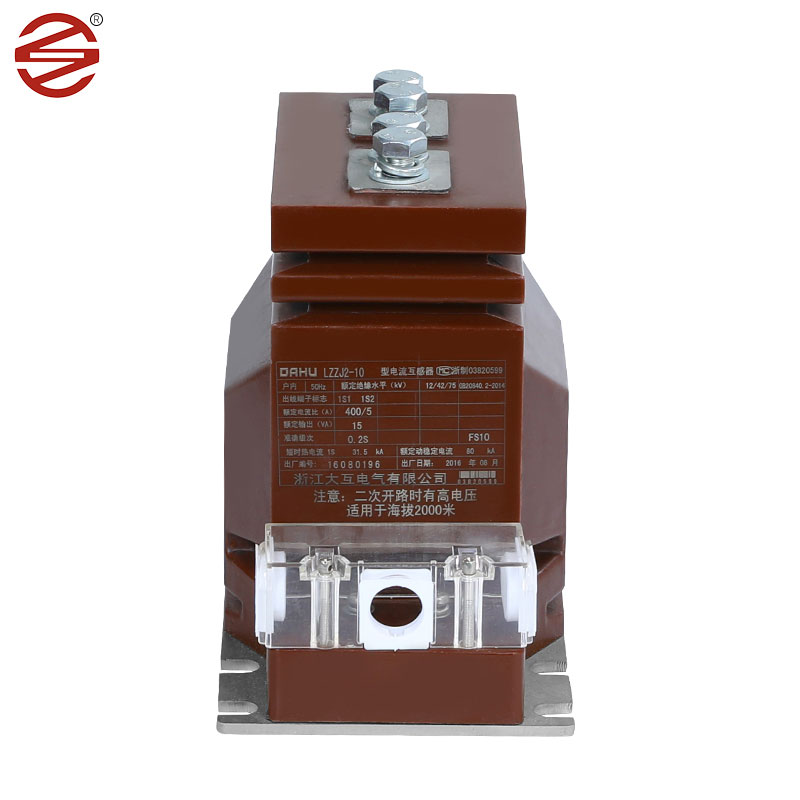

Transformer Saiki 11kv Dahu Electric nduweni peran penting ing kabinet switch njero ruangan, nyedhiyakake solusi sing kuat kanggo pangukuran saiki, pemantauan energi listrik lan relay protèktif ing sistem AC fase siji lan telung fase. Sistem iki beroperasi kanthi lancar ing frekuensi 50Hz utawa 60Hz, nyukupi macem-macem syarat listrik kanggo voltase peralatan nganti 12kV.

Kirim Pitakonan

Deskripsi Produk

Lembaran Baja Silikon Cold-Rolled: Dahu Electric 11kv Current Transformer biasane nggunakake lembaran baja silikon sing digulung adhem kanggo inti. Bahan kasebut digulung kanthi adhem lan nduweni sifat magnetik sing apik, kayata permeabilitas dhuwur lan mundhut inti sing kurang, sing ndadekake trafo saiki cocog. Kanthi nggunakake lembaran baja silikon sing digulung kadhemen minangka bahan inti, trafo saiki bisa entuk transfer energi sing efisien, saéngga ningkatake efisiensi sistem. Dibandhingake karo bahan liyane, lembaran baja silikon sing digulung kadhemen duwe puteran histeresis sing luwih murah lan kerugian magnetisasi, sing tegese kurang energi lan konsumsi daya sing kurang. Mulane, trafo saiki nggunakake materi iki bisa nyuda biaya operasi saka sistem lan ngluwihi umur layanan saka peralatan. Umumé, lembaran baja silikon sing digulung adhem duwe peran penting ing sistem tenaga, nyedhiyakake dhukungan sing dipercaya kanggo transmisi energi lan pangukuran daya.

Resin epoksi: Resin epoksi nduweni sifat dielektrik sing apik lan kekuatan mekanik, minangka pilihan pertama bahan insulasi trafo saiki 11kV. Casting epoxy nyedhiyakake insulasi sing bisa dipercaya sing nglindhungi komponen internal saka kerusakan listrik lan faktor lingkungan.

Tembaga: Konduktor tembaga biasane digunakake kanggo gulungan ing transformator arus 11kV. Bahan kasebut nyedhiyakake konduktivitas listrik lan daya tahan mekanik sing dhuwur, ngidini transmisi sinyal saiki sing efisien nalika nahan tekanan operasional.

Material (Resin Epoxy): Trafo saiki 11kV diselehake ing enclosures digawe saka resin epoxy. Resin epoksi nduweni sifat insulasi sing apik, bisa nyegah nyebrang saiki utawa voltase, kanggo njamin operasi sirkuit sing aman.

Nduwe resistance suhu dhuwur lan bisa adaptasi karo syarat kerja ing lingkungan suhu dhuwur. Nduwe resistensi korosi sing apik, bisa nolak erosi sawetara bahan kimia, lan ngluwihi umur layanan trafo.

Wis kinerja sealing apik, supaya trafo epoxy biasane nduweni kinerja anti banyu lan Kelembapan-bukti apik lan cocok kanggo nggunakake ing lingkungan lembab.Dibandhingake karo trafo kacemplungaken lenga tradisional, trafo epoxy umume duwe bobot entheng lan gampang kanggo nginstal lan njaga. .

Parameter Transformator Arus Dahu 11kv

1.	Aplikasi	Pangukuran
2	Instalasi	njero ruangan
3.	Konstruksi	Tipe garing Epoxy Resin Cast
4	Isolasi	Resin Cast
5.	Jumlah Fase	Tunggal
6.	Frekuensi Rated	50 Hz
7.	Sistem Primary Rated Voltage	11 kV Phase kanggo Phase
8.	Tegangan Sistem Maksimum	12 kV Phase kanggo Phase
9.	Sistem Earthing	Efektif earthed
10.	Tingkat Insulasi Dasar (1.2/50 μ sec.	75 kv
11.	Frekuensi Daya Tahan Tegangan (1 min.50 Hz)	28 KV
12. 13.	rasio: Feeder 11kV Kab utami	10-20/5A Winding Tunggal
14.	Sekunder	Winding Tunggal
15.	Kelas Akurasi	0,2 / 0,25 kanggo Takeran
16.	Beban a) kanggo Pengukuran	7.5-10 VA
17.	Short Time Rating Saiki	Minimal 10 kA kanggo 1 Sec
18.	Rating Saiki ditambahi	120% saka Rated Saiki
19.	Swara Rating Saiki	<10A
20.	Jarak Cianjur	25 mm/KV (minimal
21.	Standar	Desain, Pabrik, Pengujian, Instalasi lan Performance kudu sesuai karo edisi paling anyar saka IBC 61869-1 & IEC 61869-2
