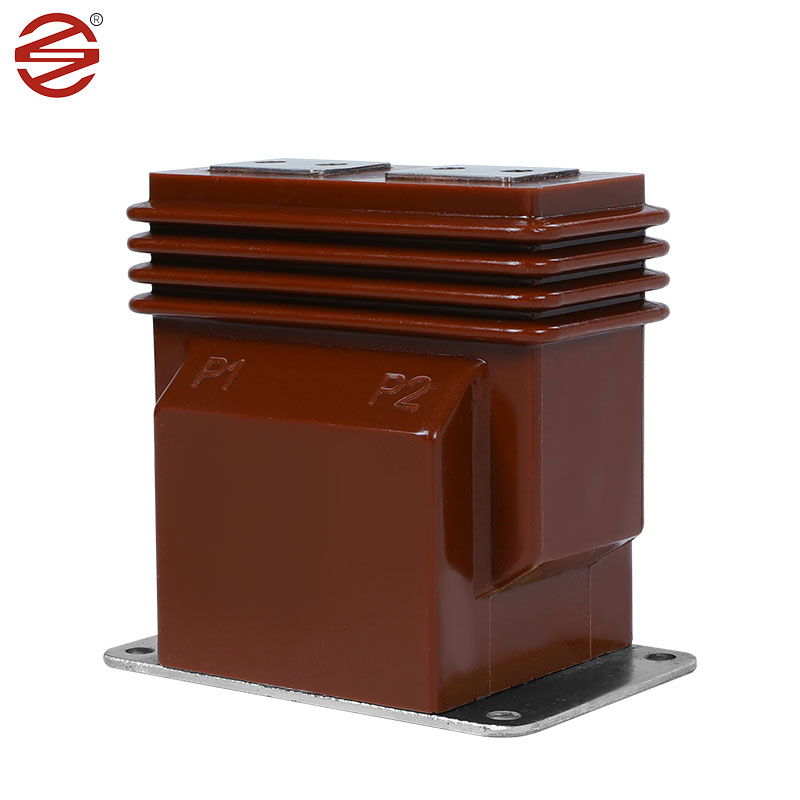

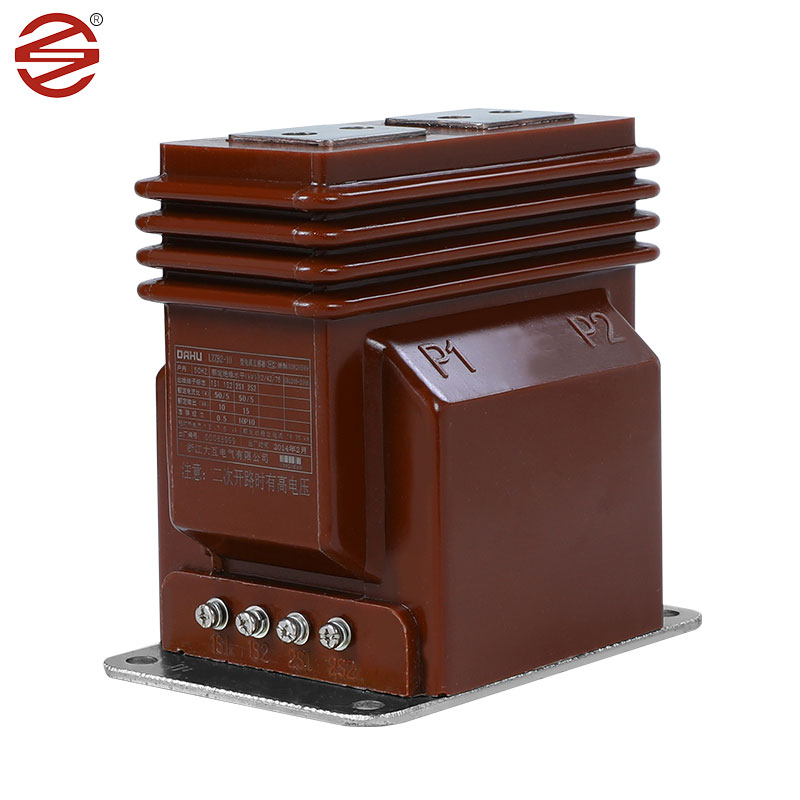

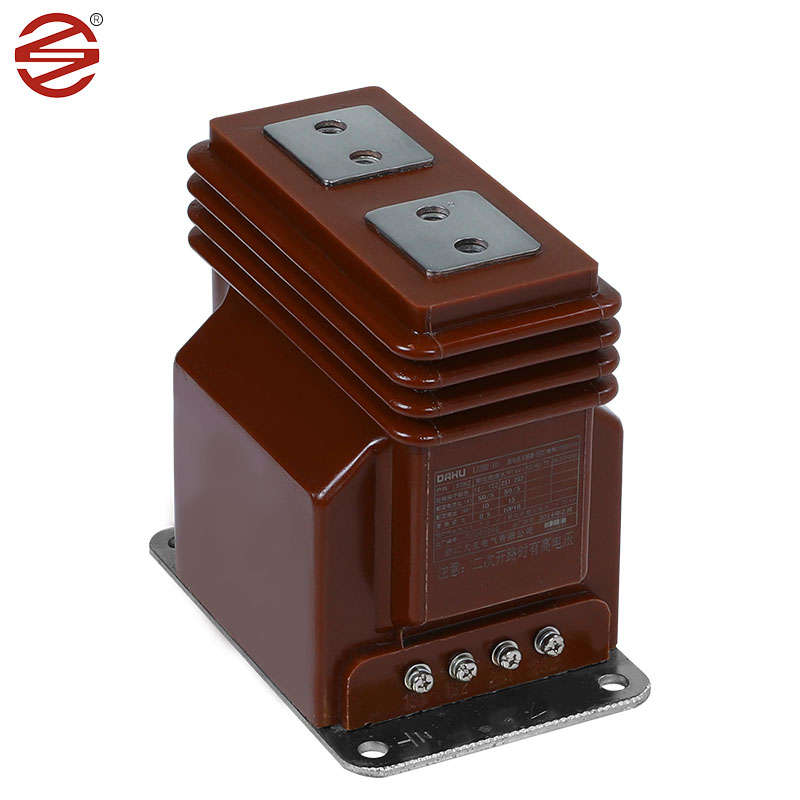

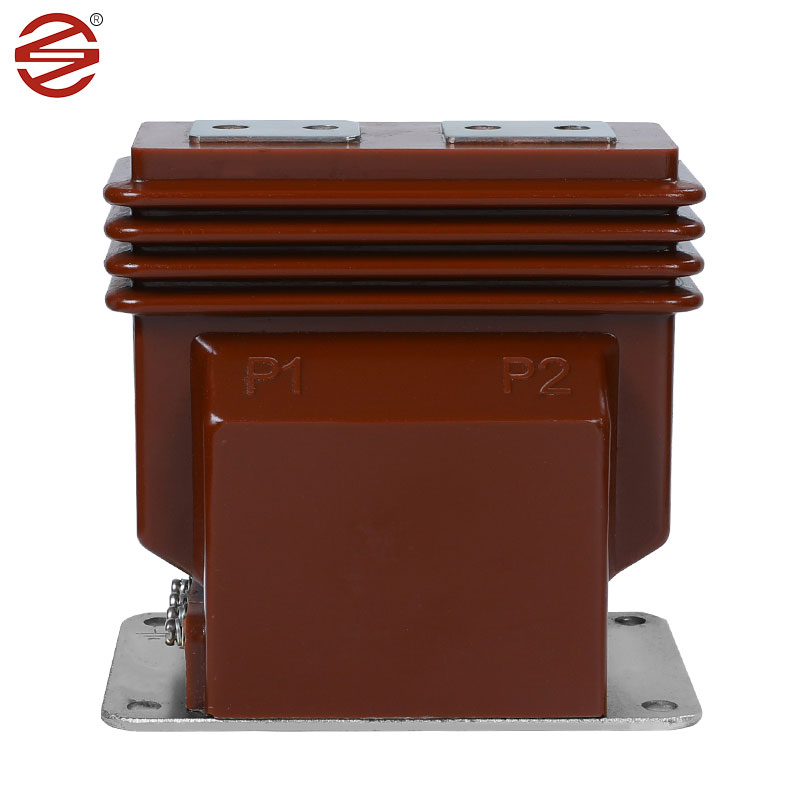

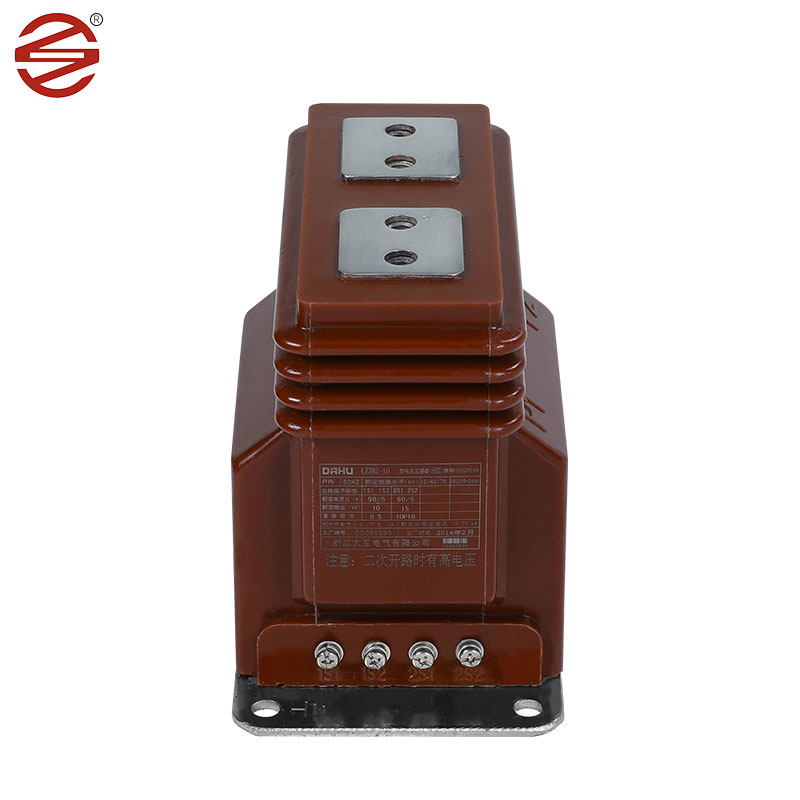

Transformator Arus Listrik 10kv Kab

Transformer Arus Listrik 10kv nduwe peran penting ing lemari saklar njero ruangan, nawakake solusi sing kuat kanggo pangukuran saiki, pemantauan energi listrik, lan relaying protèktif ing sistem AC fase siji lan telung fase. Sistem kasebut beroperasi kanthi lancar ing frekuensi 50Hz utawa 60Hz, nyedhiyakake macem-macem kabutuhan listrik kanthi voltase peralatan nganti 12kV.

Kirim Pitakonan

Deskripsi Produk

Lembaran Baja Silikon Cold-Rolled: Trafo saiki 10kV biasane nggunakake lembaran baja silikon sing digulung adhem kanggo inti. Bahan kasebut nduweni sifat magnetik sing apik banget, kayata permeabilitas dhuwur lan mundhut inti sing kurang, njamin transfer energi sing efisien lan boros daya minimal.

Resin Epoxy: Resin epoksi minangka bahan insulasi sing disenengi kanggo trafo saiki 10kV amarga sifat dielektrik sing unggul lan kekuatan mekanik. Casting resin epoksi nyedhiyakake insulasi sing dipercaya, nglindhungi komponen internal saka kerusakan listrik lan faktor lingkungan.

Tembaga: Konduktor tembaga biasane digunakake kanggo belitan ing transformator arus 10kV. Bahan kasebut nyedhiyakake konduktivitas listrik lan daya tahan mekanik sing dhuwur, ngidini transmisi sinyal saiki sing efisien nalika nahan tekanan operasional.

Material (Resin Epoxy): Trafo saiki 10kV diselehake ing enclosures digawe saka resin epoxy. Resin epoksi nduweni sifat insulasi sing apik, bisa nyegah nyebrang saiki utawa voltase, kanggo njamin operasi sirkuit sing aman.

Nduwe resistensi korosi sing apik, bisa nolak erosi sawetara bahan kimia, lan ngluwihi umur layanan trafo. Nduwe kinerja sealing sing apik, saengga trafo epoksi biasane duwe kinerja anti banyu lan tahan kelembapan sing apik lan cocog kanggo digunakake ing lembab. Dibandhingake karo trafo sing dicelupake lenga tradisional, trafo epoksi umume bobote luwih entheng lan gampang dipasang lan dijaga.

Parameter Transformator Arus Listrik 10kv

1.	Aplikasi	Pangukuran
2.	Instalasi	njero ruangan.
3.	Konstruksi	Tipe garing Epoxy Resin Cast
4.	Isolasi	Resin Cast
5.	Jumlah Fase	Tunggal
6.	Frekuensi Rated	50Hz
7.	Sistem Primary Rated Voltage	50Hz
7.	Sistem Primary Rated Voltage	11 kV Phase kanggo Phase
8.	Tegangan Sistem Maksimum	12 kV Phase kanggo Phase
9.	Sistem Earthing	Efektif earthed
10.	Tingkat Insulasi Dasar (1.2/50μ sec.)	75 kv
11.	Frekuensi Daya Tahan Tegangan (1 min.50 Hz).	28 KV
12. 13.	rasio: Feeder 11kV Kab utami	10-20/5A Sinle Winding
14.	Sekunder	Winding Tunggal
15.	Kelas Akurasi	0,2 / 0,2S kanggo Takeran
16.	beban: a) kanggo Pengukuran	7,5-10 VA
17.	Short Time Rating Saiki	Minimal 10 kA kanggo 1 Sec.
18.	Rating Saiki Extended	120% saka Rated Saiki
19.	Swara Rating Saiki	<10A
20.	Jarak Cianjur	25 mm/KV (minimal)
21.	Standar	Desain, Pabrik, Pengujian, Instalasi lan Performance kudu sesuai karo edisi paling anyar saka IEC 61869-1 & IEC 61869-2.
