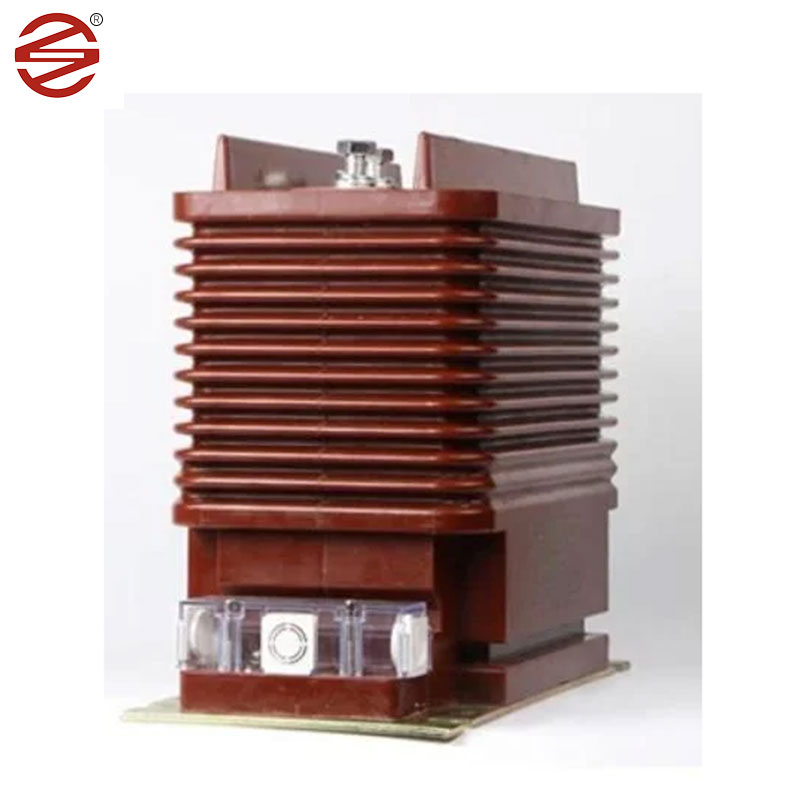

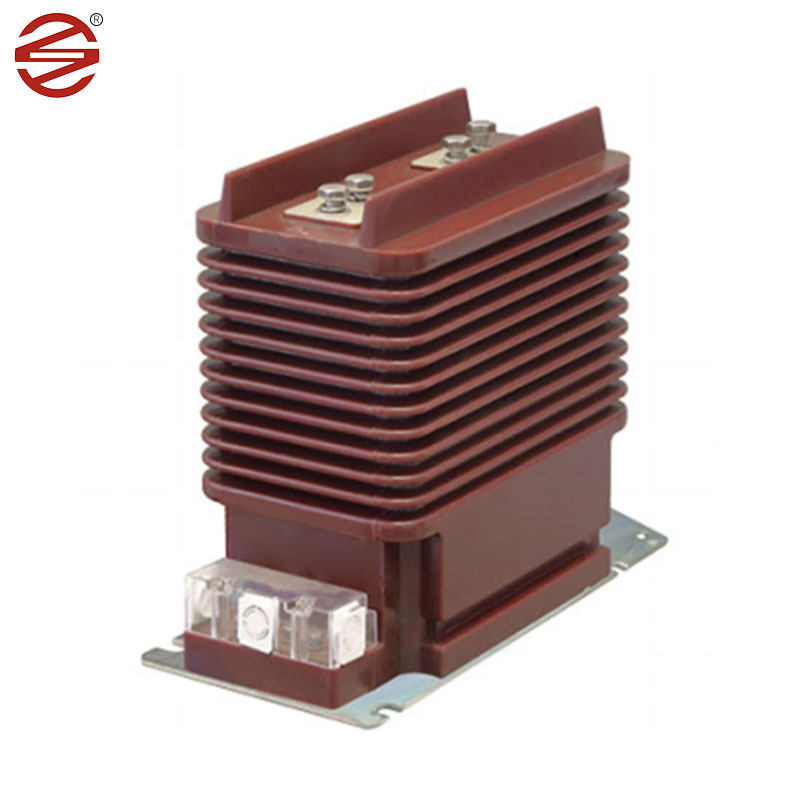

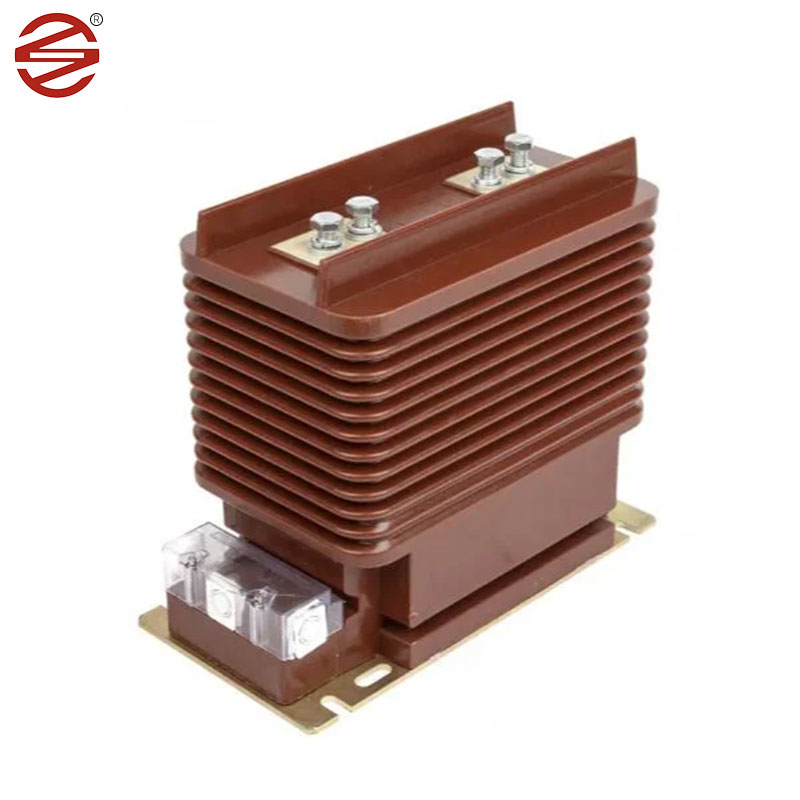

Transformator Arus 20kv Kab

Trafo arus 20kV sing diprodhuksi dening DAHU ELECTRIC minangka komponen sing ora bisa dipisahake ing lemari saklar njero ruangan, nduwe peran penting ing sistem listrik modern. Fungsi multifaset ngluwihi pangukuran saiki, nyakup tugas penting kayata ngawasi energi listrik lan operasi relay protèktif sing lancar ing sistem AC fase siji lan telung fase.

Kirim Pitakonan

Deskripsi Produk

Ngluwihi kaprigelan fungsional, trafo arus 20kV saka DAHU ELECTRIC minangka conto komitmen kanggo kualitas lan inovasi. Fitur canggih, ditambah karo tes sing ketat lan selaras karo standar industri, menehi kapercayan ing kinerja lan linuwih.

Lembaran baja silikon gulung kadhemen: trafo saiki 20kV asring nggunakake lembaran baja silikon gulung kadhemen minangka inti amarga sifat magnetik sing apik banget. Bahan kasebut nuduhake permeabilitas sing dhuwur lan mundhut inti sing sithik, saengga cocog kanggo transfer energi sing efisien. Dheweke duwe puteran hysteresis sing luwih murah lan kerugian magnetisasi dibandhingake karo pilihan liyane, nyebabake kurang energi lan konsumsi daya sing luwih murah.

Resin epoksi: Resin epoksi minangka bahan serbaguna lan akeh digunakake ing macem-macem industri amarga sifat dielektrik lan kekuatan mekanik sing apik banget. Utamane disenengi minangka bahan insulasi utama kanggo trafo saiki 20kV.

Sifat dielektrik resin epoksi nuduhake kemampuan kanggo nolak aliran arus listrik. Properti iki penting kanggo njamin operasi peralatan listrik sing aman lan efisien. Kekuwatan dielektrik dhuwur resin epoksi ngidini kanggo tahan tingkat voltase dhuwur tanpa rusak, dadi pilihan sing cocog kanggo insulasi ing trafo saiki.

Saliyane sifat dielektrik, resin epoksi uga menehi kekuatan mekanik sing luar biasa. Nduwe kekuatan tarik sing dhuwur, tegese bisa nahan stres mekanik sing signifikan tanpa deforming utawa pecah. Iki ndadekake banget dipercaya kanggo nglindhungi komponen internal trafo saiki saka pasukan eksternal lan getaran.

Casting epoksi, sing digawe kanthi nyithak resin epoksi menyang cetakan, nyedhiyakake insulasi sing dipercaya kanggo trafo saiki. Proses casting njamin lapisan jampel seragam lan rapi, kang èfèktif nyegah risak electrical lan bocor. Lapisan insulasi iki uga dadi penghalang marang faktor lingkungan kayata kelembapan, bledug, lan bahan kimia, luwih ningkatake proteksi komponen internal.

Tembaga: Konduktor tembaga biasane digunakake kanggo belitan ing transformator arus 20kV. Bahan kasebut nyedhiyakake konduktivitas listrik lan daya tahan mekanik sing dhuwur, ngidini transmisi sinyal saiki sing efisien nalika nahan tekanan operasional.

Parameter produk

1.	Aplikasi	Pangukuran
2.	Instalasi	njero ruangan
3.	Konstruksi	Jinis garing Epoxy Resin Cast
4.	Isolasi	Cast Resin
5.	Jumlah Fase	Tunggal
6.	Frekuensi Rated	50 Hz
7.	Systen Primary Rated Voltage	22 kV Phase kanggo Phase
8.	Tegangan Sistem Maksimum	24 kV Phase kanggo Phase
9.	Sistem Earthing	Efektif earthed
10.	Tingkat Insulasi Dasar (1.2/50 u sec.	125 KV
11.	Frekuensi Daya Tahan Tegangan (1 min.50 Hz)	50 kv
12. 13.	Rat kula: Feeder 11kV Kab utami	200/5A Winding Tunggal
14.	Sekunder	Winding Tunggal
15.	Kelas Akurasi	0,2 / 0,25 kanggo Takeran
16.	Beban a) kanggo Pengukuran	10-15 VA
17.	Short Time Rating Saiki	Minimal 80 kA kanggo 1 Sec
18.	Rating Saiki ditambahi	120% saka Rated Saiki
19.	Jarak Cianjur	28 mm/KV (minimal)
20.	Standar	Desain, Pabrik, Pengujian, Instalasi lan Performance kudu sesuai karo edisi paling anyar saka IEC 61869-1 & IEC 61869-2
