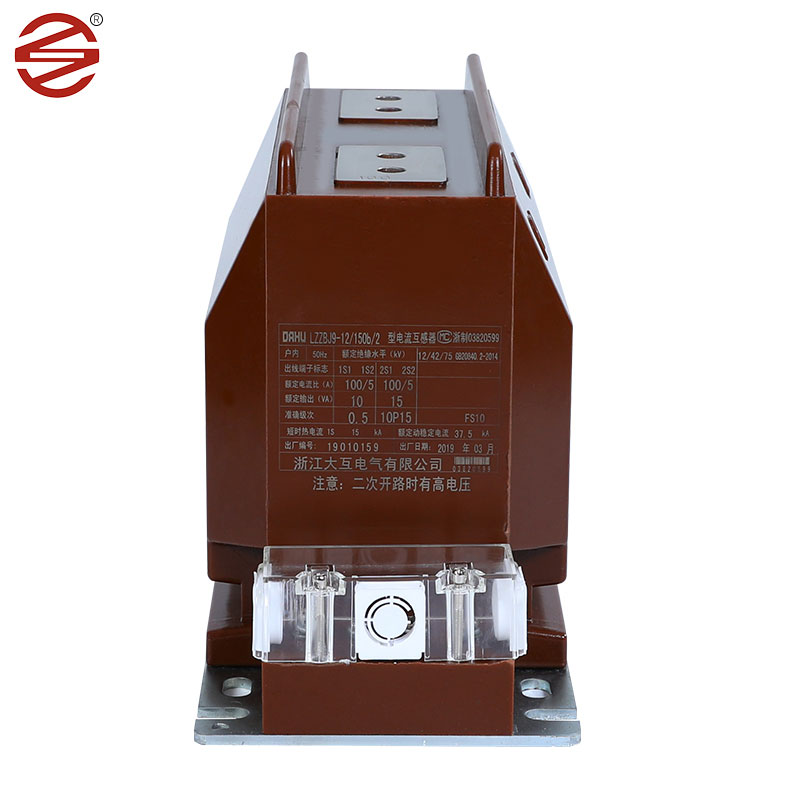

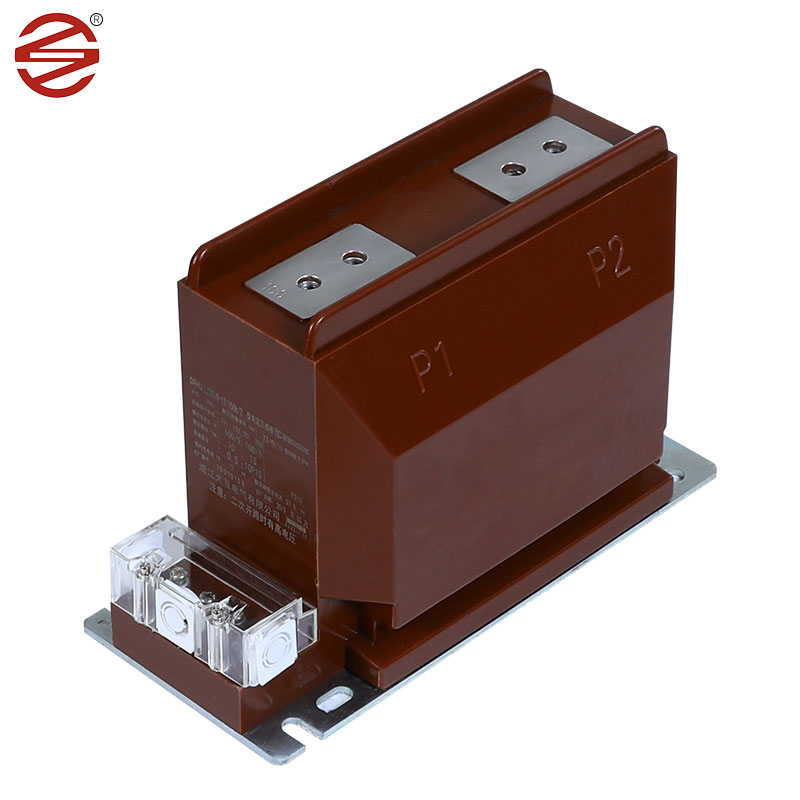

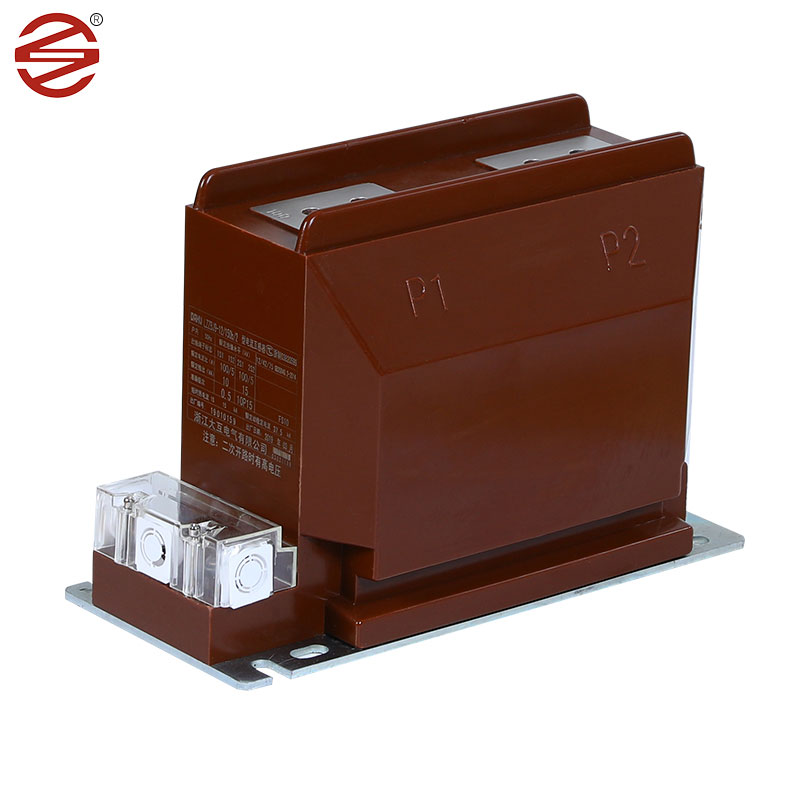

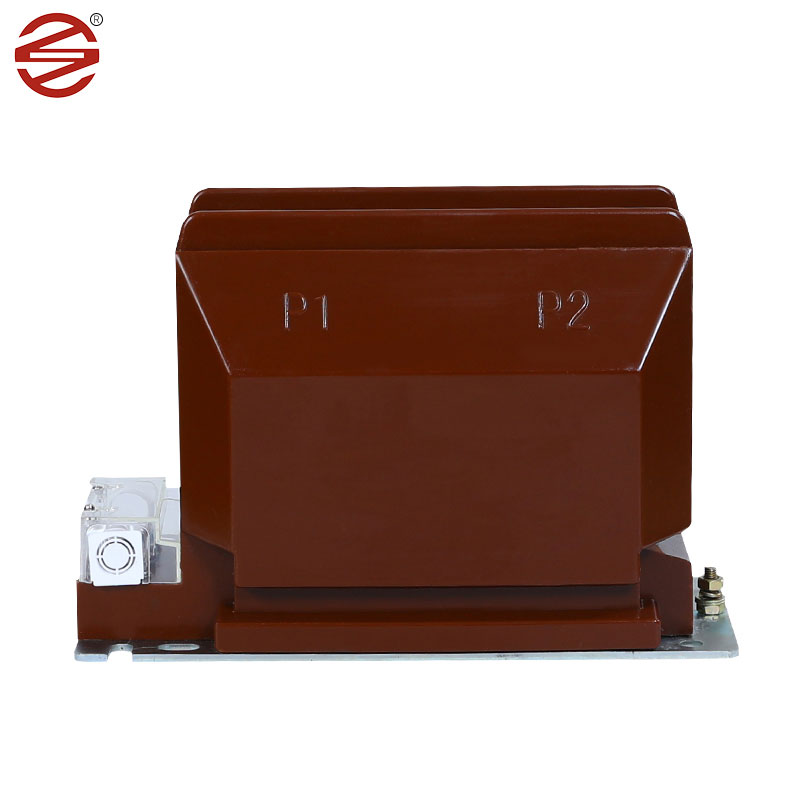

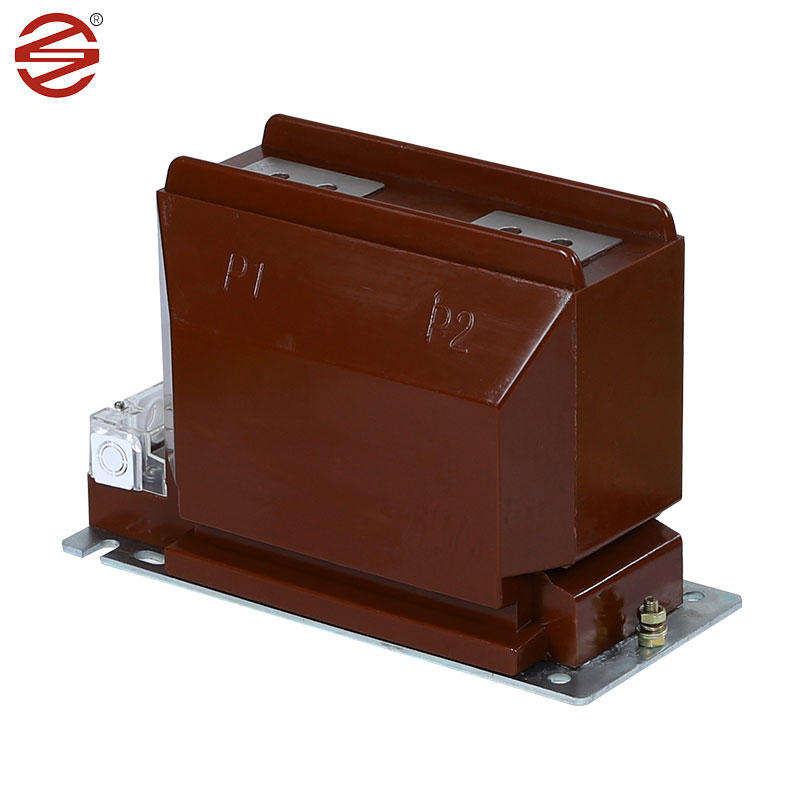

Transformator Arus 12kv Kab

Trafo arus 12kV sing digawe dening DAHU ELECTRIC minangka komponen sing ora bisa dipisahake ing lemari saklar njero ruangan, dadi tulang punggung kanggo pangukuran arus, pemantauan energi listrik, lan relay pelindung ing sistem AC fase siji lan telung fase. Desain sing mantep lan fungsi sing tepat ndadekake unsur penting kanggo njamin keamanan lan efisiensi operasi listrik.

Kirim Pitakonan

Deskripsi Produk

Lembaran Baja Silikon Cold-Rolled: Trafo saiki 12kV asring nggunakake lembaran baja silikon sing digulung adhem kanggo inti amarga sifat magnetik sing apik banget. Bahan-bahan kasebut, sing digulung kanthi adhem, nuduhake permeabilitas sing dhuwur lan mundhut inti sing sithik, saengga cocog kanggo transfer energi sing efisien. Dibandhingake karo opsi liyane, padha duwe puteran hysteresis ngisor lan losses magnetization, asil ing suda sampah energi lan konsumsi daya ngisor. Akibate, sistem sing nggunakake trafo saiki karo bahan kasebut bisa nyuda biaya operasi lan ndawakake umur peralatan. Ing ringkesan, lembaran baja silikon sing digulung adhem penting banget ing sistem tenaga, njamin transmisi energi sing dipercaya lan pangukuran daya sing akurat.

Resin epoksi: Resin epoksi nduweni sifat dielektrik sing apik lan kekuatan mekanik, minangka pilihan pertama bahan insulasi trafo saiki 12kV. Casting epoxy nyedhiyakake insulasi sing dipercaya sing nglindhungi komponen internal saka kerusakan listrik lan faktor lingkungan.

Tembaga : Konduktor tembaga biasane digunakake kanggo gulungan ing transformator arus 12kV. Bahan kasebut nyedhiyakake konduktivitas listrik lan daya tahan mekanik sing dhuwur, ngidini transmisi sinyal saiki sing efisien nalika nahan tekanan operasional.

Materi (Resin Epoksi): Enclosures kanggo trafo saiki 12kV biasane digawe saka resin epoksi, nawakake macem-macem keuntungan sing penting kanggo njamin keamanan lan efisiensi sirkuit listrik. Sifat-sifat insulasi resin epoksi minangka penghalang sing nggegirisi nglawan arus utawa voltase sing ora dikarepake, njaga integritas sirkuit lan nglindhungi bebaya listrik.

Utamane, resistensi suhu sing luar biasa ngidini operasi lancar sanajan ing lingkungan suhu dhuwur, njamin linuwih ing kahanan sing nuntut. Kajaba iku, resistensi karat sing kuat nglindhungi trafo saka efek ngrusak saka macem-macem bahan kimia, saengga bisa nambah umur operasional.

Kajaba iku, kemampuan panyegelan resin epoksi sing unggul dadi kinerja anti banyu lan tahan lembab, nggawe trafo cocog kanggo penyebaran ing lingkungan sing lembab tanpa ngrusak fungsi.

Dibandhingake karo trafo sing dicelupake minyak tradisional, trafo epoksi duwe bobot sing luwih entheng, nyederhanakake prosedur instalasi lan pangopènan. Karakteristik iki ora mung nambah penak nanging uga nyumbang kanggo ketangkasan lan adaptasi sistem sakabèhé.

Intine, panggunaan resin epoksi ing enclosures trafo minangka pilihan strategis, nggabungake sifat insulasi canggih, ketahanan ing kahanan sing angel, lan gampang ditangani kanggo njamin kinerja sing optimal lan umur dawa ing sistem listrik.

Parameter produk

1.	Aplikasi	Pangukuran
2	Instalasi	njero ruangan
3.	Konstruksi	Jinis garing Epoxy Resin Cast
4	Isolasi	Resin Cast
5.	Jumlah Fase	Tunggal
6.	Frekuensi Rated	50 Hz
7.	Sistem Primary Rated Voltage	11 kV Phase kanggo Phase
8.	Tegangan Sistem Maksimum	12 kV Phase kanggo Phase
9.	Sistem Earthing	Efektif earthed
10.	Tingkat Insulasi Dasar (1.2/50 μ sec.	75 kv
11.	Frekuensi Daya Tahan Tegangan (1 min.50 Hz)	28 KV
12. 13.	rasio: Feeder 11kV Kab utami	10-20/5A Winding Tunggal
14.	Sekunder	Winding Tunggal
15.	Kelas Akurasi	0,2 / 0,25 kanggo Takeran
16.	Beban a) kanggo Pengukuran	7.5-10 VA
17.	Short Time Rating Saiki	Minimal 10 kA kanggo 1 Sec
18.	Rating Saiki ditambahi	120% saka Rated Saiki
19.	Swara Rating Saiki	<10A
20.	Jarak Klepon	25 mm/KV (minimal
21.	Standar	Desain, Pabrik, Pengujian, Instalasi lan Performance kudu sesuai karo edisi paling anyar saka IBC 61869-1 & IEC 61869-2
