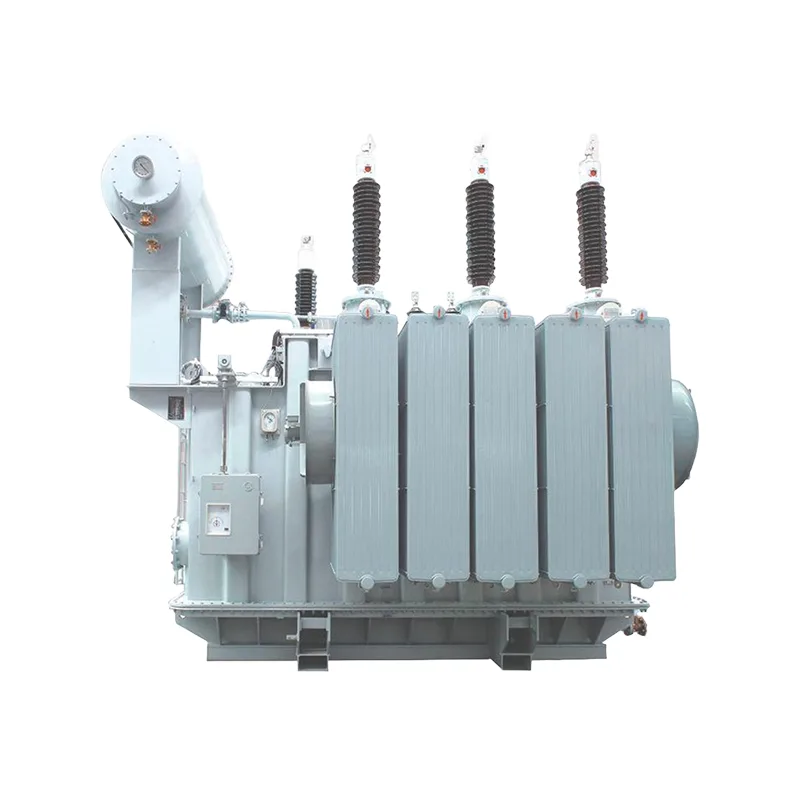

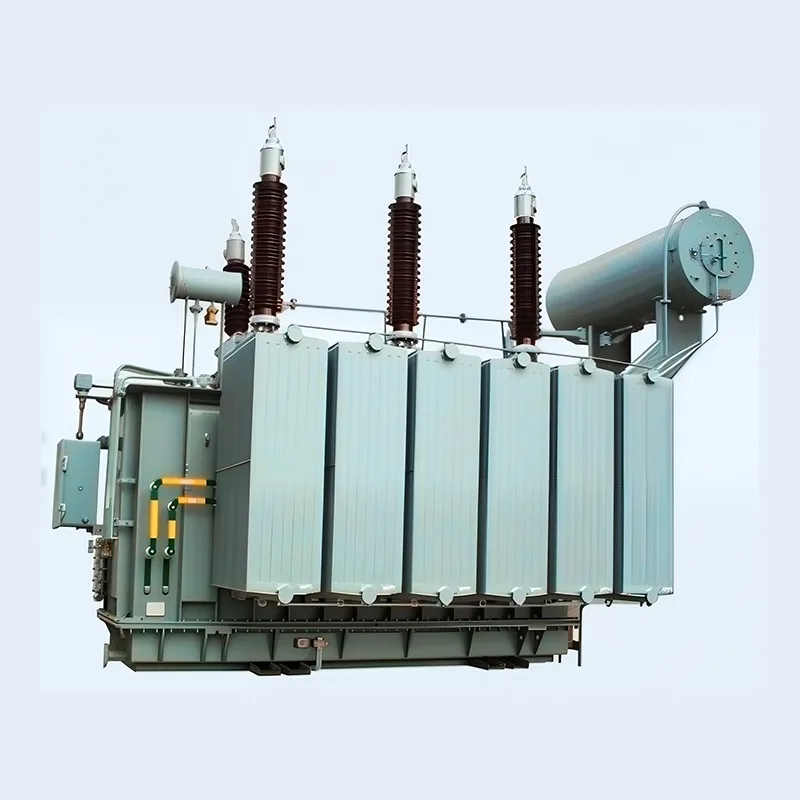

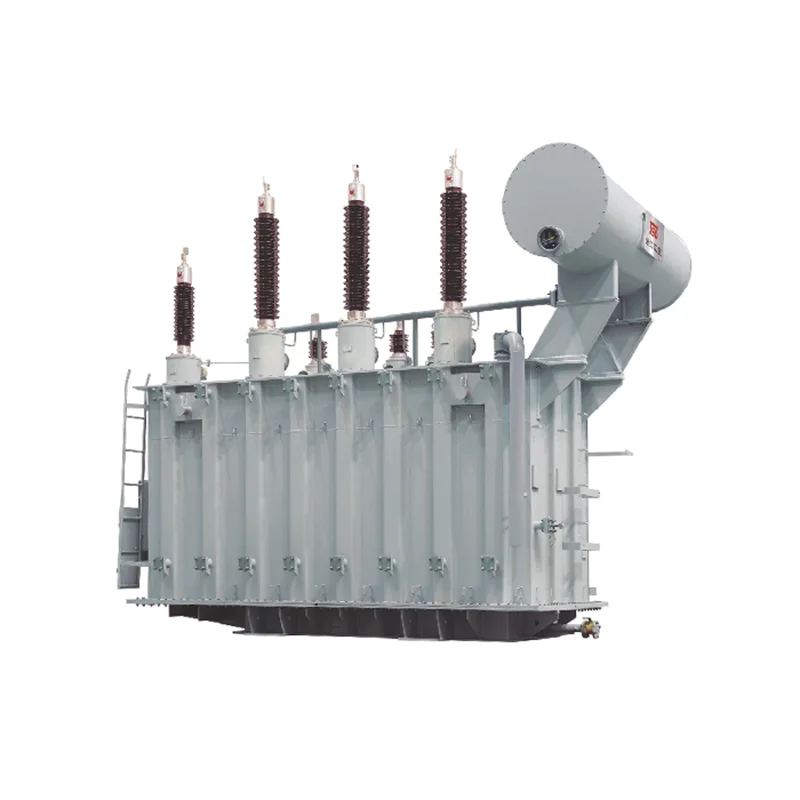

Transformator Daya Lenga 110KV

Dahu Electric minangka pabrikan profesional lan pemasok Transformator Daya Minyak 110KV ing China. Produk iki stabil banget, biaya-efektif lan dipercaya ing kinerja, lan cocok kanggo pembangkit listrik, gardu, uga perusahaan industri, pertambangan lan petrokimia gedhe.

Kirim Pitakonan

Deskripsi Produk

Detail Produk

1. Trafo tekanan dhuwur, gunakake piranti lunak analisis Toshiba Jepang lan prosedur pitungan lan validasi unik perusahaan kita. Supaya kanggo mesthekake kinerja produk, kita ngrancang lan nyoba kanggo 110KV Oil-Immersed Power Transformer inti, coil, awak mesin, kabel timbal, tank lenga lan bagean mesin liyane.

2. Produk SSZ11-40000/110 kita wis lulus kapasitas bantalan sirkuit cendhak lan kabeh tes jinis rutin saka Pusat Pengawasan lan Inspeksi Kualitas Transformer Nasional.

3. Produk iki nduweni karakteristik stabilitas, ekonomi, linuwih lan perlindungan lingkungan, lan cocok kanggo pembangkit listrik, gardu induk lan perusahaan industri, pertambangan lan petrokimia gedhe.

Kaluwihan produk

1, struktur kanthi nutup lan terisolasi bisa njamin keamanan wong.

2, Ekonomi lan efisien kanggo nyuda mundhut jaringan lan biaya operasi.

3, 110KV Oil-Kacemplungaken Power Transformer ora mung digunakake kanggo jaringan ring nanging uga terminal.

4, mundhut Low, kurang gangguan, kinerja unggul.

5. Suhu kurang, kemampuan kakehan.

6, Transformer adopts struktur khusus lan kaluwihan pinunjul iku kualitas dhuwur.

Parameter teknis

6300kVA ~ 120000kVA trafo nduwurke tumpukan karo NVTC

Kapasitas sing dirating (kVA)	Tegangan Rated lan sawetara nutul			Vektor klompok	Ora-loa ala saiki (%)	Tegangan impedansi (%)	Kerugian tanpa beban (kW)	Ing losses mbukak (kW)
Kapasitas sing dirating (kVA)	Pangaruh dhuwur	Rentang nutul	Volteg sithik	Vektor klompok	Ora-loa ala saiki (%)	Tegangan impedansi (%)	Kerugian tanpa beban (kW)	Ing losses mbukak (kW)
6300	110,121	*2x2,5%	6.3,6.6, 10.5,11	YNd11	0.77	10.5	9.3	36
8000					0.77		11.2	45
10000					0.72		13.2	53
12500					0.72		15.6	63
16000					0.67		18.8	77
20000					0.67		22	93
25000					0.62		26	110
31500					0.6		30.8	133
40000					0.56		36.8	156
50000					0.52		44	194
63000					0.48		52	234
75000					0.42		59	278
90000					0.38	12-14	68	320
120000					0.34	12-14	84.8	397

6300kVA ~ 100000kVA telung nduwurke tumpukan trafo karo NVTC

Dirating kapasitas (kVA)	Tegangan Rated lan sawetara nutul			Vektor groA	Ora-lond curet (%)	Tegangan impedansi (%)		Tanpa beban mundhut (kW)	Ing momotan mundhut (kW)
Dirating kapasitas (kVA)	Tegangan dhuwur	Tegangan medium	Tegangan rendah	Vektor groA	Ora-lond curet (%)	Langkah munggah	Mudhun	Tanpa beban mundhut (kW)	Ing momotan mundhut (kW)
6300	110=2* 2,5%,121 *2x2,5%	35,38.5	6.3,6.6, 10.5,11	YNyn0d11	0.82	HV-MV: 17.5-18.5 HV-LV: 10.5 MV~LV:6.5	HV-MV: 10.5 HV-LV: 17.5-18.5 MV-LV:6.5	11.2	47.0
8000					0.78			13.2	56.0
10000					0.74			15.8	66.0
12500					0.70			18.4	78.0
16000					0.66			22.4	95.0
20000					0.65			26.4	112.0
25000					0.6			30.8	133.0
31500					0.6			36.8	157.0
40000					0.55			43.6	189.0
50000					0.55			52.0	225.0
63000					0.50			61.6	270.0
75000					0.50			70.2	307.7
80000					0.50			73.7	323.0
100000					0.50			87.1	381.8

6300kVA ~ 100000kVA trafo nduwurke tumpukan karo OLTC

Dirating kapasitas (kVA)	Rated Volitage lan sawetara nutul			Vektor klompok	Ora-ora saiki (%)	Vote impedansi (%)	Kapitunan ora kasil (kW)		Ing losses mbukak (kW)
	Highveitage	Rentang nutul	Tegangan rendah0
6300	110	*8x 1,25%	6.3,6.6, 10.5.11	YNd11	0.8	10.5	10		36
8000					0.8		12		45
10000					0.74		14.2		53
12500					0.74		16.8		63
16000					0.69		20.2		77
20000					0.69		24		93
25000					0.64		28.4		110
31500					0.64		33.8		133
40000					0.58		40.4		156
50000					0.58		47.8		194
63000					0.52		56.8		234

75000
					0.63			64.7	266.7
80000					0.63			67.9	297.9
100000					0.63			80.3	330.9

6300kVA ~ 100000kVA telung nduwurke tumpukan trafo karo OLTC

Dirating kapasitas (kVA)	Tegangan Rated lan sawetara nutul			Vektor klompok.p	Tanpa beban saiki (%)	Tegangan impedansi (%)	Tanpa beban mundhut (kW)	Ing momotan mundhut (kW)
Dirating kapasitas (kVA)	Highvcitage	Medum voltase	Valtage kurang	Vektor klompok.p	Tanpa beban saiki (%)	Tegangan impedansi (%)	Tanpa beban mundhut (kW)	Ing momotan mundhut (kW)
6300	110±8x 12,5%	35,37.38.5	6.3,6.6, 10.5.11	YNyn0d11	0.95	HV-MV: 10.5 HV-LV: 17.5~18.5 MV-LV:6.5	12.0	47
8000					0.95		14.4	56
10000					0.89		17.1	66
12500					0.89		20.2	78
16000					0.84		24.2	95
20000					0.84		28.6	112
25000					0.78		33.8	133
31500					0.78		40.2	157
40000					0.73		48.2	189
50000					0.73		56.9	225
63000					0.67		67.7	270
75000					0.84		77.2	307.7
80000					0.84		81.0	323
100000					0.84		95.7	381.8
